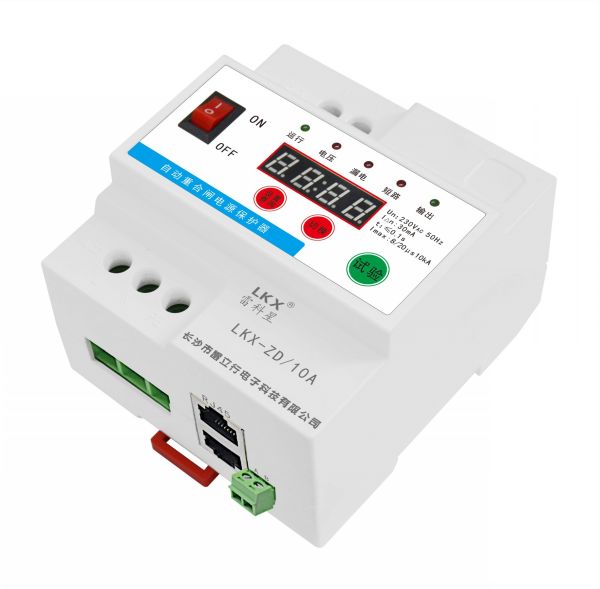

■产品用途
本产品适用于交流50Hz或60Hz，额定电压220V或230V，可以根据需要选择不同型号的产品。当用电设备发生短路、过载、漏电、电压异常、人畜发生触电时，能自动快速断开电源，故障消除后自动重合闸恢复供电，无需人工合闸，保证用电设备正常供电使用。本产品主要适用于平安城市视频监控、光伏并网、无人值守简易机房、通讯基站、直放站、卫星地面接收站、微波转发站、户外一体化机柜、综合接入、专用设备机箱、气象遥测站、光端机以及交换机柜等重要室外和无人值守设备中。
■产品特点
● 漏电保护：当线路发生超过规定漏电动作电流（30mA）时，保护器跳闸保护。
● 短路保护：当供电电流大于或等于3倍额定电流，保护器在0.1秒内保护动作，保护器跳闸保护。
● 过流保护：当供电电流大于或等于1.15倍额定电流并持续2秒钟以上，保护器跳闸保护。
● 过压保护：当输入端电压大于275V或设定值时，保护器跳闸保护。
● 欠压保护：当输入端电压小于130V或设定值时，保护器跳闸保护。
● 断电时自动断开：线路断电时自动断开，重新来电后检测到供电正常则自动合闸通电。
● 零火线接反保护：零火线接反时，本保护器不合闸或自动断开（本功能需要接地线才能使用）。可以保护当零火线接反时外壳漏电的设备使人免于触电。
● 零线断开保护：外部零线被断开或松动后，三相电压不平衡到一定值，保护器跳闸保护。
● 合闸前故障检测：在合闸前自动检测供电线路电压、零火线接反、零线断开等，如存在此类故障，保护器拒绝合闸供电。
● 故障报警：上述保护断开的同时，相应指示灯亮红灯，指示相应的故障类型。
● 自身防雷：具备两级复合防雷保护。
● 线路防雷：带网络接口的产品能同时提供电源与网络线路的防雷保护。
● 通讯功能：485通讯远程监控。
● 数显功能：数码管显示电压、电流、漏流信息。
■技术参数
型 号 项 目 | LKX-ZD/10A | LKX-ZD/16A | LKX-ZD/32A | LKX-ZD/63A | |
工作电压（VAC） | 85～300 | 85～300 | 85～300 | 85～300 | |
频率（Hz） | 50/60 | 50/60 | 50/60 | 50/60 | |
额定电流In(A) | 10 | 16 | 32 | 63 | |
电流保护 | 过流动作电流(A) | 11.5 | 18.4 | 36.8 | 72.45 |
短路动作电流(A) | 30 | 48 | 96 | 189 | |
过流断开动作时间 | 2s<t<3s | ||||
短路断开动作时间 | ≤0.1s | ||||
漏电保护 | 漏电动作电流 | ≥30mA | |||
漏电不动作电流 | ≤15mA | ||||
小电流漏电 （≥30mA,<250mA） 断开动作时间 | ≤0.1s | ||||
大电流漏电(≥250mA)断开动作时间 | ≤0.04s | ||||
电压保护 | 过压动作电压 | ≥275±10VAC | |||
欠压动作电压 | ≤130±10VAC | ||||
过压、欠压断开时间 | ≤3s | ||||
自动重合闸 | 自动重合闸次数 | 漏电、过流、短路故障3次；过、欠压、零火线接反故障无限次，故障未解除不合闸（可以根据要求调整） | |||
自动重合闸时间 | 30秒/30分钟/60分钟（可以根据要求调整）。任一次自动重合闸成功10秒内没有故障，故障次数自动清零，下次故障又从第一次开始计算。经过连续三次合闸后故障仍然存在，则本产品将进入自锁状态，不再进行重合闸。 （其中过、欠压 2分钟后不合闸自检，电压正常后才合闸。） | ||||
合闸前故障检测 | 有 | ||||
自身防雷 | 电源：在L-N间加1.2/50μs(8/20μs)组合波，2kV不产生误动作，10kV不损坏。 | ||||
工作环境条件 | 温度范围：-20～+55℃；湿度范围：≤95% RH； | ||||
安装方式 | 35mm导轨式安装 | ||||
自身功耗 | 约1W | ||||
■防雷参数
注：不带网络接口的产品只具备自身防雷性能，不具备电源、网络线路防雷；带网络接口的产品同时具备电源、网络线路防雷和自身防雷性能。
线路 | 额定工 作电压 Un | 最大持 续工作 电压 Uc | 电压 保护 水平 Up(V) | 传输 特性 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 响应 时间 tA(ns) | 插入 损耗 (dB) |
电源 | 220VAC | 320VAC | 1100 | — | 5 | 10 | ≤25 | — |
网络 | 5V | 6V | 20 | 100Mbps | 2.5 | 5 | ≤1 | ≤0.2 |
■安装说明
● 安装前必须切断电源，严禁带电操作。
● 将本产品安装在墙壁上或机箱内，电源接输入端，负载接输出端。要求安装在高度为1.7米以上，人不容易接触到的地方，且避免直接日晒或雨淋。
● 安装时请根据安装示意图所示连接，上端为输入端，L接火线，N接零线，下端为输出端，L接火线，N接零线，PE接地线；485通讯信号线路的A、B为信号的两极。
● 严禁火线与零线接反；严禁出线端相间进行绝缘测试。
● 本产品有零火线接反保护功能，需要此功能须接地，不需要可不接。
● 打开电源开关，“运行”指示灯秒闪烁，“输出”指示灯长亮，此时本产品正常合闸；若此时任何指示灯亮红灯，表明线路有相应的故障，应关掉电源开关，排除故障后，再打开电源开关。
●本产品可代替普通漏电开关，安装时不要与漏电开关同时使用。
■操作使用及指示灯说明
●本产品合闸供电时，“运行”指示灯亮状态秒闪烁，“输出”指示灯长亮。其他指示灯说明如下：
“电压”指示灯：长亮表示欠压，快闪烁表示过压；
“漏电”指示灯：长亮表示漏电，快闪烁表示零火线接反或零线供电异常；
“短路”指示灯：长亮表示过流，快闪烁表示短路；
● 连续三次合闸失败，本产品进入自锁状态，此时可以通过手动切断电源进行复位。
● 建议每个月按下试验按钮，检测本产品的性能。按下试验键后跳闸，“漏电”指示灯长亮，30秒后自动重合闸恢复供电，表明本产品性能良好。
■查询及设置
● 数码管显示的各字母含义如下：
● 在“初始界面”短按“设置查询”按钮，可依次查看“电源电压”、“电源电流”、“漏电流数值”。
● 在自动显示界面长按“设置查询”按钮进入查询设置界面，短按“设置查询”按钮可依次查看“通讯地址”、“欠压故障次数”、“过压故障次数”、“过流故障次数”、“漏流故障次数”、“自动显示参数种类”、“档位”。
● 在“通讯地址”下，长按“设置查询”按钮后数值闪烁，可通过短按“设置查询”按钮修改通讯地址。
● 在“欠压故障次数”、“过压故障次数”、“过流故障次数”、“漏流故障次数”下，长按“设置查询”按钮后数值闪烁，可通过短按“设置查询”按钮清零相应故障次数。
● 在“自动显示参数种类”下，长按“设置查询”按钮后数值闪烁。可通过短按“设置查询”按钮切换自动显示参数种类。其中U表示电压，A表示电流，nA表示漏电流。
● 20s内不按“设置查询”按钮，自动重合闸设备自动保存设置，并跳转到“初始界面”。
