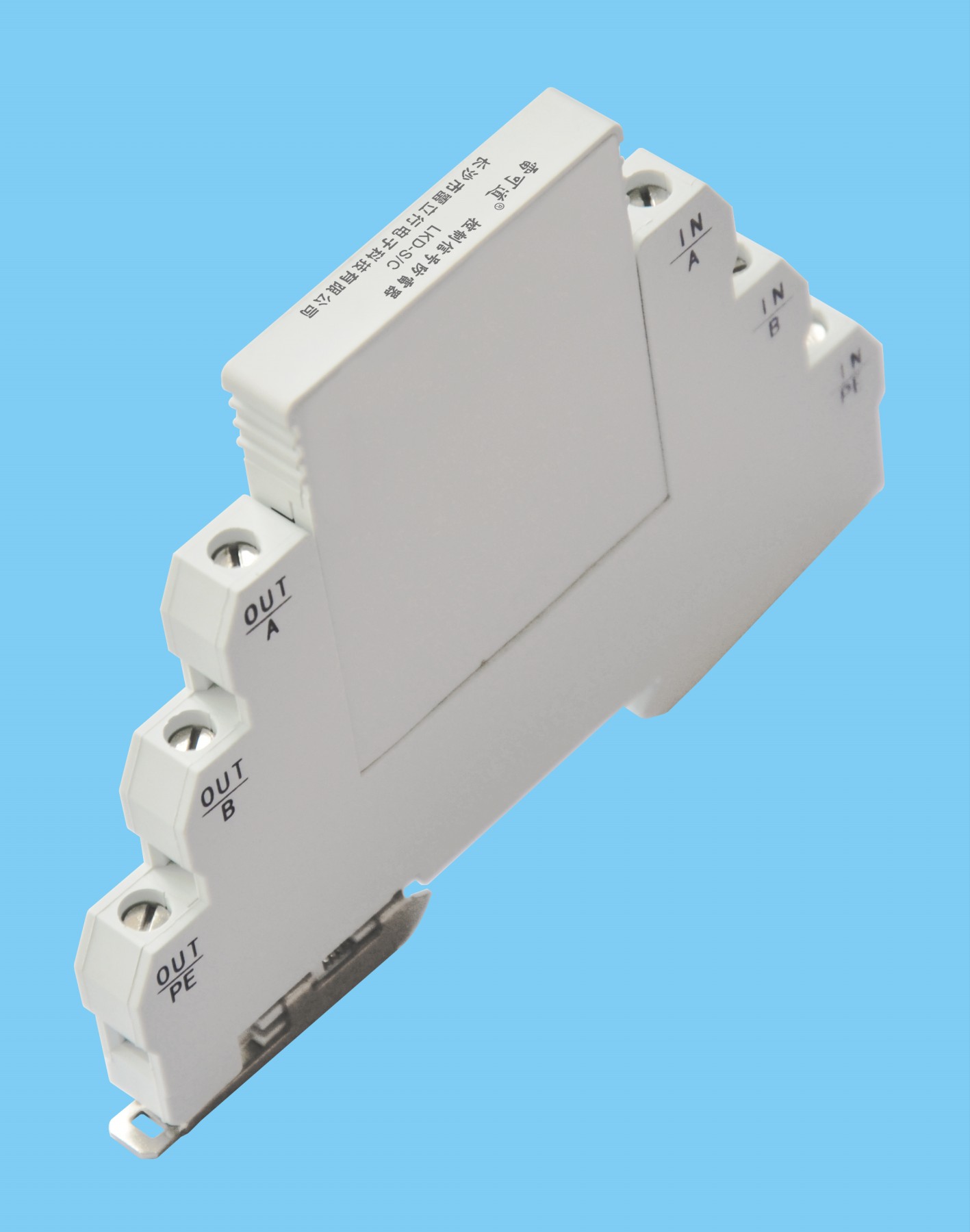

导轨式控制信号浪涌保护器
■产品用途
控制信号防雷器主要用于沿低压控制信号线路侵入设备的雷电(过电压)防护,广泛应用于金融系统、电信系统、交通运输系统、石化工控系统,如各种数据传输线、监控控制线路、仪表仪器信号线路等。
■产品特点
● 放电电流大,采用多级保护。
● 内置快速半导体保护器件,响应速度快,残压低。
● 核心元件采用国际知名品牌,性能优越。
● 节能、环保,安装简便,适用于各种标准接口类型。
● 插入损耗低,确保线路畅通。
● 驻波系数小,工作频率范围宽。
■技术参数
名称 | 型号 | 规格 | 接口 类型 | 额定 工作 电压 Un(V) | 最大持 续工作 电压 Uc(V) | 电压保护水平 Upx-x (V,1.2/50μs) | 传输 特性 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 响应 时间 tA(ns) | 插入损耗 (dB) |
控制 信号 防雷器 | LKD-S/C | 导轨式12V | 接线端子 | 12 | 15 | 30 | 2Mbps | 5 | 10 | ≤1 | ≤0.5 |
LKD-S/C | 导轨式24V | 接线端子 | 24 | 30 | 60 | ||||||
LKD-S/C | 插拔导轨式12V、13mm | 接线端子 | 12 | 15 | 30 | ||||||
LKD-S/C | 插拔导轨式24V、13mm | 接线端子 | 24 | 30 | 60 | ||||||
LKD-S/C | 插拔导轨式12V、12.5mm | 接线端子 | 12 | 15 | 30 | ||||||
LKD-S/C | 插拔导轨式4线12V、12.5mm | 接线端子 | 12 | 15 | 30 | ||||||
LKD-S/C | 插拔导轨式12V、9mm | 接线端子 | 12 | 15 | 30 | ||||||
LKD-S/C | 插拔导轨式24V、9mm | 接线端子 | 24 | 30 | 60 |
■安装说明
● 本产品为串联连接方式。
● 请选择与被保护设备接口类型相同的产品。
● 防雷器应与被保护设备的工作电压相匹配。
● 防雷器上的A、B为信号的两极。
● 安装时请根据安装示意图所示连接,其中IN为输入,OUT为输出,PE为地线(其中插拔导轨式、12.5mm是通过导轨条接地,无需额外连接地线)。输入端接外线,输出端与被保护设备的输入端相连接,(防爆型防雷器的为并联防雷器,没有输入输出,红、蓝、黑线接信号线,黄绿线接地线)。切勿接错。
● 防雷器的PE线必须与防雷系统的地线可靠连接,连接线要求短、粗、直。
● 防雷器在使用期间,应定期检测,如果出现故障,应及时维修或更换,以确保设备安全。
